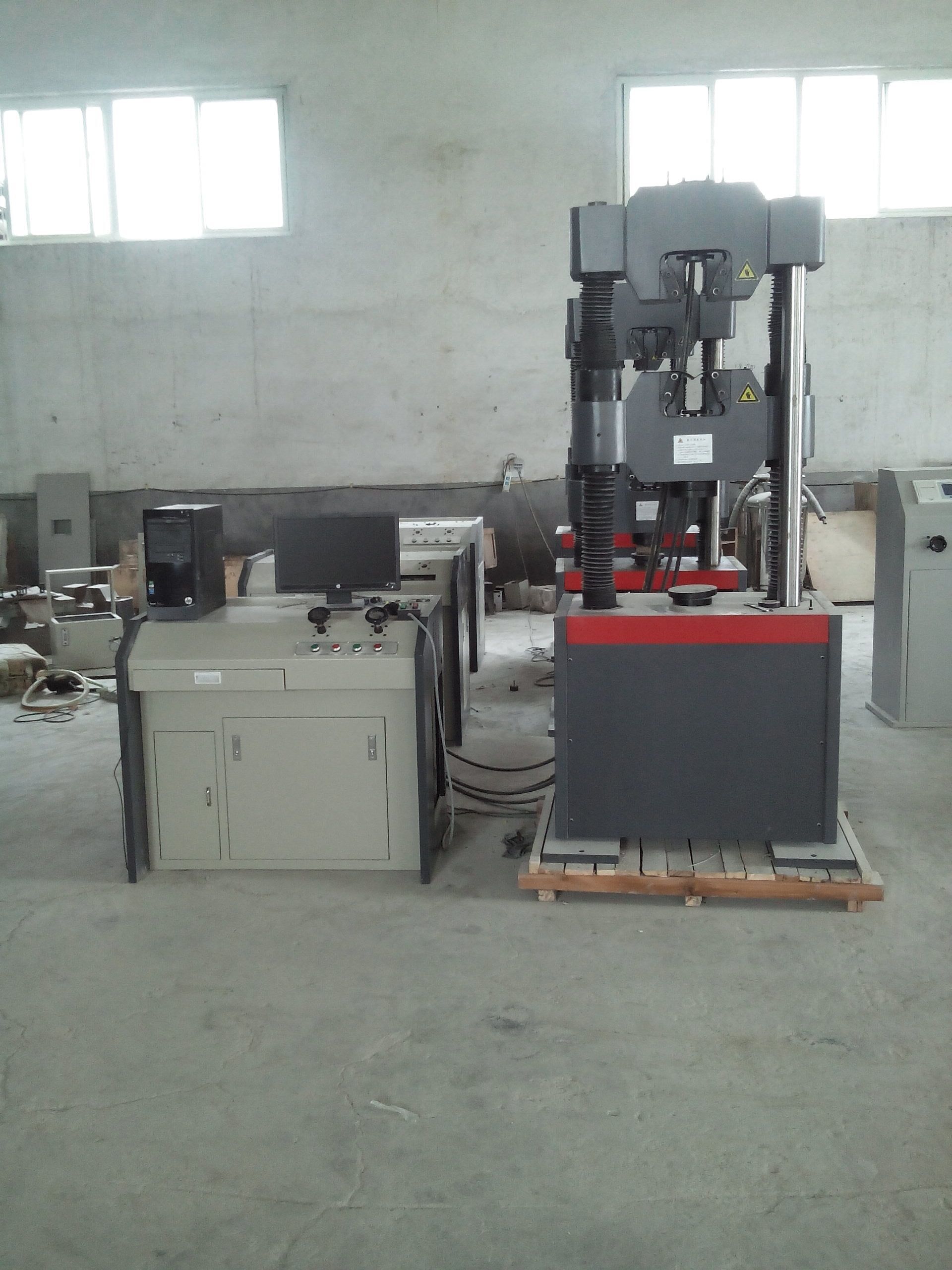

屏显电伺服液压万能试验机
主要用途
WEW-屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲等力学性能试验，增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。
本机由四立柱双丝杠油缸下置式高强度主机及琴式油源控制柜组成，油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方，压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现，中横梁升降采用链条传动。手动调整送油阀进油量来实现材料的拉伸、压缩、弯曲等试验。试验结束后自动采取材料的FM、REH、REL、RPO.2、RP1、RM和弹性模量E等实验结果。
性能特点：
1、特制超厚钳口座在钳口夹持试样时、使钳口完全包容在钳口座体内，使试样夹持更加可靠，杜绝了因钳口座浅而呈喇叭状变形损坏的可能，大大提高了设备的使用寿命。
2、在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入，致使钳口座斜面划伤的现象，使夹持过程更顺滑，加成更牢靠。
3、测控软件基于中文windowsXP操作系统平台，具有运行速度快、界面温和、菜单提示、鼠标操作、具有多种试样信息输入模式、可满足不同材料的测试。对已相同条件的试样一次输入批量自动生成，还可制作条件模板。
4、试验力显示全程分辨率不变，以确保试验数据测量的准确性。
5、实验数据（试验力、加载速率）和试验曲线随试验过程实时屏幕显示。
6、实验结束后试验数据自动分析、自动存储和打印。
7、当负荷超过满量程的2%-5%时自动过载保护停机
10、根据试验日期可自动查询相关历史记录
11、软件预留数据库接口，方便于实验室间局域联网，便于实验数据管理。
技术参数：
|
产品型号
|
WEW-600
|
WEW-1000
|
WEW-1500
|
WEW-2000
|
||
|
主机结构形式
|
双立柱双丝杠油缸下置式结构
|
|||||
|
最大试验力
|
600 kN
|
1000 kN
|
1500 kN
|
2000 kN
|
||
|
试验机级别
|
1级
|
|||||
|
试验力测量范围
|
2%-100%
|
|||||
|
力分辨率
|
1/300000
|
|||||
|
变形测量装置
|
电子式引伸计
|
|||||
|
变形示值
相对误差
|
≦示值的±0.5%
|
|||||
|
位移测量装置
|
光电编码器
|
|||||
|
位移示值
相对误差
|
≦示值的±1%
|
|||||
|
位移分辨力
|
0.01mm
|
|||||
|
活塞最大移动速度
|
70（mm/min）
|
|||||
|
横梁调整速度
|
120（mm/min）
|
|||||
|
活塞最大行程
|
250mm
|
|||||
|
控制方式
|
手动加载
|
|||||
|
有效拉伸空间
|
650mm
|
|||||
|
有效压缩空间
|
550mm
|
|||||
|
立柱间距
|
600mm
|
650mm
|
750mm
|
800mm
|
||
|
夹紧方式
|
液压自动夹紧
|
|||||
|
圆试样夹持直径
|
φ6-φ40mm
|
Φ13-φ60mm
|
Φ26-φ70mm
|
Φ26-φ80mm
|
||
|
扁试样夹持厚度
|
0-30mm
|
0-40mm
|
0-50mm
|
0-60mm
|
||
|
扁试样夹持宽度
|
75mm
|
75mm
|
80mm
|
80mm
|
||
|
上下压盘尺寸
|
204*204mm
|
|||||
|
弯曲支辊间距
|
600 mm
|
|||||
|
弯曲支辊宽度
|
140mm
|
|||||
|
安全保护装置
|
机械限位保护和软件过载保护
|
|||||
|
主机外形尺寸（mm）
|
945×654×2186
|
1010×750×2225
|
1200×10500×2860
|
1100×770×26850
|
||
|
主机电源
|
0.75KW
|
1KW
|
1.1KW
|
1.5KW
|
||
|
油源控制柜外形尺寸（mm）
|
960×630×900
|
960×630×900
|
960×630×900
|
960×630×900
|
||
|
控制柜电源
|
1.5 KW
|
2.2 KW
|
3 KW
|
5 KW
|
||
|
主机机重量
|
2600kg
|
4000kg
|
5600kg
|
7500kg
|
||
